Поршневые компрессоры (давление до 400.0 бар)

модель РК, серия Е

Техническое описание

Комплектная компрессорная установка представляет собой закончен¬ный и готовый к эксплуатации агрегат, скомпонованный на общей раме, не тре¬бующий специального фундамента, снабженный системой полнофункциональной автоматики.

Стандартная комплектация

  • Компрессорный блок
  • Приводной двигатель
  • Реле давления
  • Система подготовки и очистки воздуха
  • Вентиль на выходе и шланги для подключения к трубопроводу или ресиверу
  • Вибрационные опоры

Описание компрессорного блока

Компрессорный блок предназначен для сжатия атмосферного воздуха до давления 350 бар. Компрессорный блок имеет трехступенчатую схему сжатия с тремя поршнями. Охлаждения воздуха между ступенями в процессе работы обеспечивается спиралевидными теплообменниками из нержавеющей стали и вентилятором, совмещенным с приводным маховиком. Материал теплообменников обеспечивает высокую надежность, качественный теплообмен и отличную коррозийную стойкость. Вентилятор выполнен из легкого алюминиевого сплава и динамически отбалансирован.

Масляная система компрессора обеспечивает смазывание особенно нагруженных узлов агрегата маслом под давлением, имеет двуступенчатую фильтрацию (фильтр тонкой очистки и магнитный фильтр), что существенно увеличивает ресурс работы компрессорной установки.

Компрессор РК-Е30-330 с электрическим приводом и электронным контроллером
Компрессор РК-Е30-330 с электрическим приводом и электронным контроллером

Компрессор РК-Е30-330 с бензиновым приводом двигатель Subaru
Компрессор РК-Е30-330 с бензиновым приводом двигатель Subaru

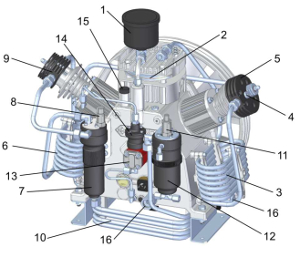

Узлы компрессорного блока

  1. Всасывающий фильтр
  2. Нагнетательный клапан 1-й ступени
  3. Теплообменник 1-й ступени
  4. Нагнетательный клапан 2-й ступени
  5. Головка 2-й ступени
  6. Теплообменник 2-й ступени
  7. Промежуточный масловлагоотделитель 2-й ступени
  8. Предохранительный клапан 2-й ступени
  9. Головка 3-й ступени
  10. Теплообменник 3-й ступени
  11. Предохранительный клапан 3-й ступени
  12. Промежуточный масловлагоотделитель 3-й ступени
  13. Шестеренчатый масляный насос
  14. Масляный фильтр
  15. Маслозаливная горловина
  16. Кран слива масла

Опции

  • Система автоматического электронного управления, включая авто-старт/стоп, автослив конденсата, контроль уровня масла, температуры, правильности фазировки, контроль перегрузки электродвигателя. ЖК-дисплей, широкий диапазон настроек по давлению
  • Система фильтрации сжатого воздуха для заправки баллонов и применения в дыхательных аппаратах (воздух для дыхания (аквалангисты, пожарные, спасатели)
  • Дизельный привод
  • Бензиновый привод

Технические характеристики компрессоров высокого давления модель РК серия Е. Максимальное давление 350 бар

Таблица №1
ХарактеристикаЕд. измеренияМодель компрессора
РК-Е16РК-Е23РК-Е27РК-Е30РК-Е35
Рабочее давлениебар200300200300200300200300200300
Производительностьл/мин / м3/час160 / 9.6230 / 13.8270 / 16.2300 / 18.0350 / 21.0
Давление предохранительного клапанабар225330225330225330225330225330
Компрессорный блок№17№23№28№32№35
Кол-во ступенейшт33334
Кол-во шатуновшт33333
Давление 1 ступенибар5.07.57.57.53.0
Давление 2 ступенибар5565656516
Давление 3 ступенибар22533022533022533022533080
Давление 4 ступенибар----225330
Масляная емкость компрессорного блокал3.53.53.53.53.5
Скорость компрессораоб/мин13501350155014501550
Температура окружающей средыoCОт +5Сo до +45Сo
Макс. наклон компрессораградус2020202020
Вес компрессорного узлакг4747474747
Промежуточный влагомаслоотделительшт22223
Система фильтрации «воздух для дыхания»+++++
Промежуточный и концевой охладителиматериалнержавеющая сталь
Время заполнения 10л ресивера с 0 до 200 бармин12’:30”08’:46”07’:26”06’:44”05’:47”
Электродвигательтиподнофазныйтрехфазныйтрехфазныйтрехфазныйтрехфазный
Рабочее напряжениеВ230230230230230
МощностькВт3.04.05.55.57.5
Уровень шумадБ7477807882
Сила токаIP5454545454
Сила токаА15,615,119,025,825,8
Вескг108108118118123
Таблица №2
МодельПроизводительностьСкорость вращения,
об/мин		Мощность,
кВт		Система фильтровВес,
кг		Размеры
л/минм3/час
РК-М4040024115011+/-43087 х 131 х 173
РК-М5050036132011+/-43087 х 131 х 173
РК-М6060036115015+/-49087 х 131 х 173
РК-М7070042132015+/-49087 х 131 х 173

Система управления

  1. В стандартной комплектации: Реле давления запуск по схеме «звезда»

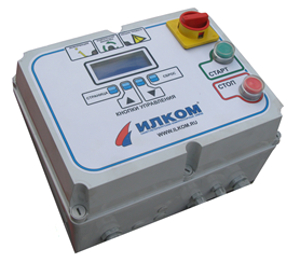

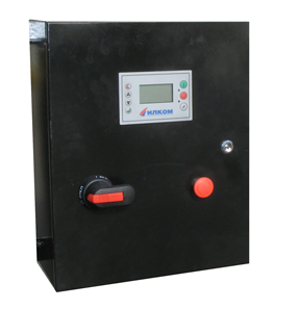

  2. Опция: Система автоматического электронного управления, включая авто-старт/стоп по схеме «звезда/треугольник», автослив конденсата, контроль уровня масла, температуры, правильности фазировки, контроль перегрузки электродвигателя. ЖК-дисплей, широкий диапазон настроек по давлению.

Система автоматического управления контролирует следующие сообщения неисправностях:

  • Неверная фазировка питающего кабеля, поменяйте две любые фазы местами
  • Повышенная нагрузка на двигатель
  • Недостаточная нагрузка на двигатель (обрыв ремня, например)
  • Превышено напряжение питания в сети (более 10%)
  • Недостаточное напряжение в сети (менее 15%)
  • Напоминание о необходимости проведения планового ТО
  • Перегрев компрессора
  • Обрыв или поломка датчика температуры
  • Обрыв или поломка датчика давления
  • Низкий уровень масла

При отсутствии электрического питания можем так же предложить Вам альтернативный вариант компрессора с бензиновым / дизельным приводом.
