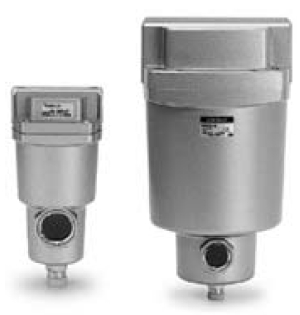

Магистральные субмикрофильтры серии AMD

Предназначен для финишной очистки сжатого воздуха от масляного тумана и твердых частиц размером свыше 0.01 мкм. Применяется для защиты прецизионного и измерительного оборудования.

  • Высокая пропускная способность
  • Продолжительный срок службы
  • Встроенный индикатор контроля состояния фильтрующего элемента (потерь давления)
  • Легкая замена фильтрующего элемента
  • Большой объем резервуара
  • Модификации с устройством автоматического отвода конденсата
  • Возможность модульного монтажа (для AMD150C ~ AMD550C)
  • Возможность исполнения с уплотнениями из FKM (для AMD150C ~ AMD550C)

Технические характеристики

ТипоразмерAMD150CAMD250CAMD350CAMD450CAMD550CAMD650AMD850
Присоединительная
резьба		G1/8G1/4G3/8G1/2G3/4G1G1 1/2
G1/4G3/8G1/2G3/4G1G1 1/2G2
Номинальный расход воздуха (норм, л/мин) 1)200500100020003700600012000
Испытательное давление (МПа)1.5 (2.0 - для исполнения с опцией Н)
Макс, рабочее давление (МПа)1.0 (1.6 - для исполнения с опцией Н)
Мин. рабочее давление (МПа)0.05
Диапазон раб. температур (°С)5 ~ 60
Тонкость фильтрации (мкм)0.01
Содержание масла на выходе 2)Не более 1 мг/норм. л3 (при насыщении маслом 0.01)
Срок службы фильтрующего элемента 3)2 года или при достижении перепада давления больше 0.1 МПа
Вес (кг)0.380.550.901.402.104.2010.50

1) при давлении на входе Р1=0.7 МПа
2) при 30 мг/норм.м3 на входе
3) индикатор контроля состояния фильтрующего элемента полностью выдвигается при перепада давления 0.1 МПа
